Autor: ING. Jesus Brito Garcia
11 de Febrero de 2026
Introducción
La sinterización consolida polvos cerámicos mediante difusión atómica, eliminando porosidad (>95% densidad relativa) sin fusión completa, esencial para componentes aeroespaciales y electrónicos.
Tecnologías modernas como hornos de cinta continua o al vacío optimizan ciclos térmicos (calentamiento 5-20°C/min, plateau 1-10h), reduciendo consumo energético hasta 30% vs. batch tradicional.
Dato técnico inicial: A 1600°C, zirconio policristalino alcanza 99% densidad en 2h bajo argón, vs. 4h en aire.

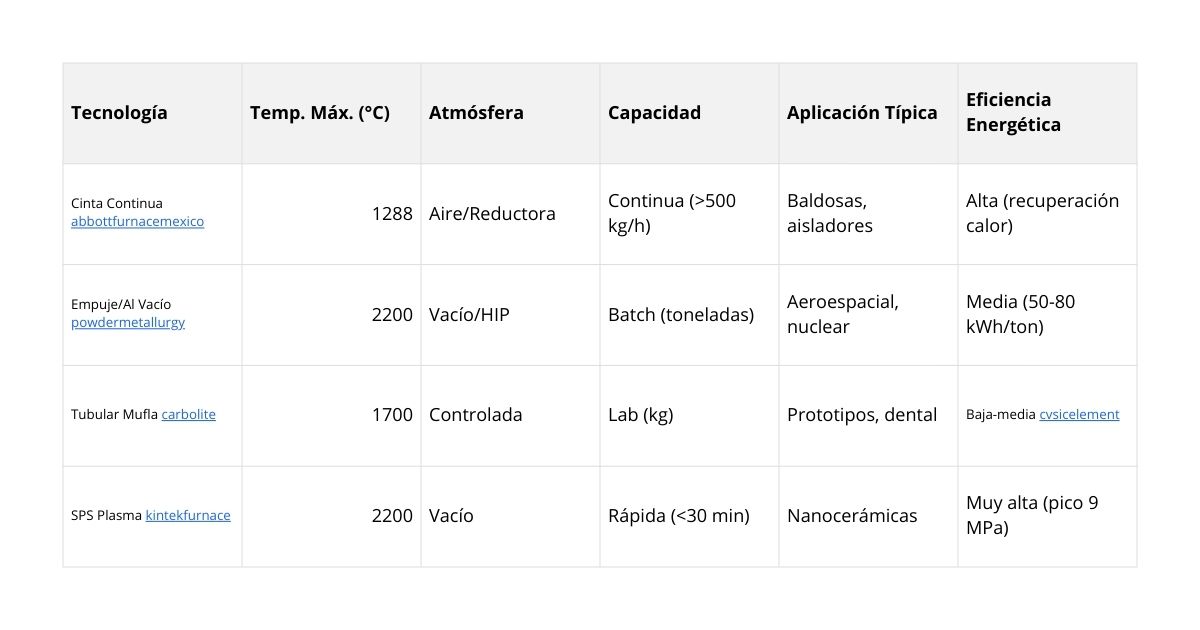

Tecnologías de Hornos de Alta Temperatura
Hornos de Cinta Continua (Mesh-Belt)
Ideales para producción masiva, transportan piezas sobre bandas cerámicas resistentes hasta 2350°F (1288°C), con zonas de precalentamiento, sinterización y enfriamiento controlado (VariCool). Ventajas: rendimiento >500 kg/h, uniformidad ±5°C.
Hornos de Empuje (Pusher) y Al Vacío
Sistemas de empuje batch procesan lotes grandes (hasta 2000°C), minimizando oxidación vía vacío 10⁻³ mbar o HIP (prensa isostática caliente). Precisión PID ±1°C, para UHTCs (ultra-high temperature ceramics) como ZrB₂.
Hornos Tubulares y de Mufla
Compactos para R&D (1700°C máx., tubos alúmina/quarzo), con resistencias MoSi₂ o grafito para gradientes radiales <10°C. Automatización SCADA integra SPS (spark plasma sintering) para ciclos <30 min.
Aplicaciones Industriales
Cerámica Estructural y Refractaria
Sinterización de alúmina (Al₂O₃ 99.9%) para moldes y aisladores (1600°C, 4h), o AZS (alúmina-zirconia-silica) para vidrieros (1700°C). Reduce defectos <0.1% vía enfriamiento programado.
Biomédica y Dental
Hornos para zirconio (Y-TZP, 1450-1600°C) en implantes dentales, con curvas lentas (±1°C/min) para evitar microfisuras. HIP post-sinterización eleva resistencia flexural >1200 MPa.
Electrónica y Aeroespacial
Carburo de silicio (SiC) sinterizado a 2100°C para semiconductores; UHTCs como HfB₂ para escudos térmicos reentrada (3000°C máx.).Curiosidad: SPS reduce tamaño grano a <100 nm, incrementando tenacidad K_IC 50% en zirconio.
Consideraciones Técnicas y Optimización
Materiales Calefactores:
MoSi₂ (1800°C, oxidante), grafito (3000°C, inerte), wolframio para HIP.
Control:
Sensores termopares Tipo B/S (±2°C), software PID para ramps y dwells; monitoreo O₂/H₂O para carbonatación.
Eficiencia:
Recuperación calor 40%, aislamiento fibra cerámica (conductividad <0.2 W/mK), gases inertes (N₂/Ar).
Desafíos:
Contaminación cruces (usar muflas), escalado continuo vs. batch.
Hornos de alta temperatura habilitan cerámicas avanzadas con propiedades superiores, desde refractarios hasta implantes. Selecciona por volumen/proceso: continua para masivo, vacío para crítica. Consulta fabricantes como Carbolite o Abbott para specs 2026.
